288 Penutupan Bersama Kabel Serat Optik Kubah Inti FTTH

Tahan Air IP68 288 Core FTTH Dome Fiber Optic Closure Telecom Operator Kualitas Tinggi

      KXT-M-10 diterapkan secara luas pada penyambungan, mendistribusikan kabel optik variabel.Kapasitasnya besar, maks.288 serat

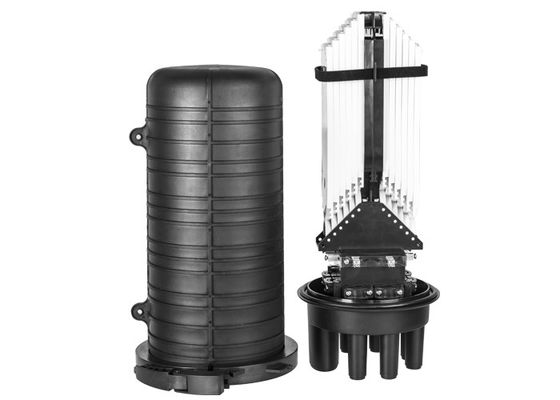

Jenis seri penutupan kubah, digunakan untuk koneksi langsung selama proses transmisi serat optik, dan menyediakan perlindungan sambungan bersama, dengan 6 lubang kabel bundar kecil dan 1 lubang kabel besar;penyegelan panas dengan casing panas menyusut;dapat digunakan untuk overhead, tiang, dinding dan instalasi terkubur.Dengan kinerja penyegelan yang baik, pemasangan sederhana dan jangkauan aplikasi yang luas adalah pilihan terbaik untuk sambungan serat optik.

1. Produk Fitur

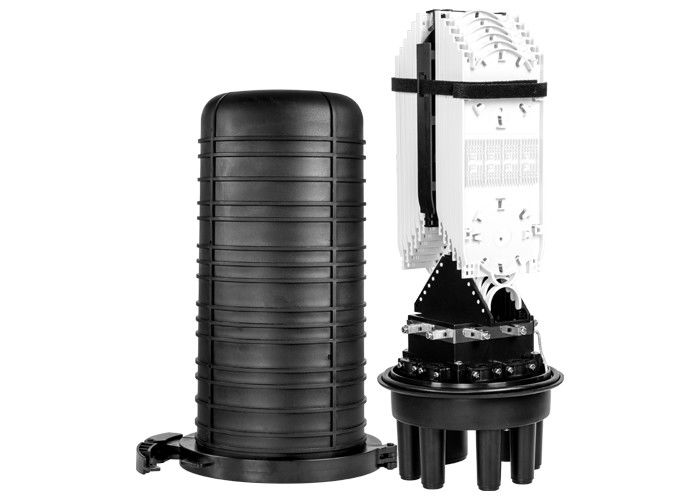

1) Baki sambatan: Maks.12 pcs, masing-masing 24 skor

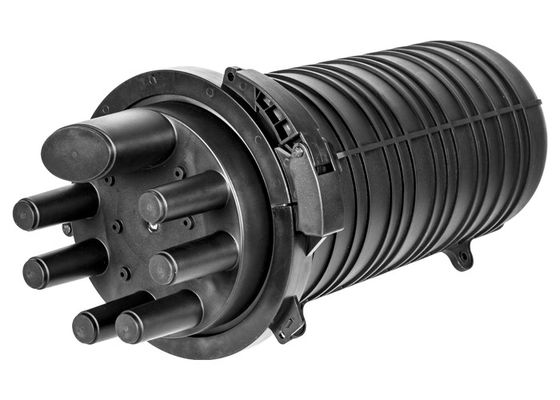

2) Port kabel: port bulat 6pcs φ19.9mm, port oval 1pc 38x70mm untuk mendukung entri kabel tanpa memotong.Semua port kabel adalah penyegelan susut panas.

3) Tahan air: IP68

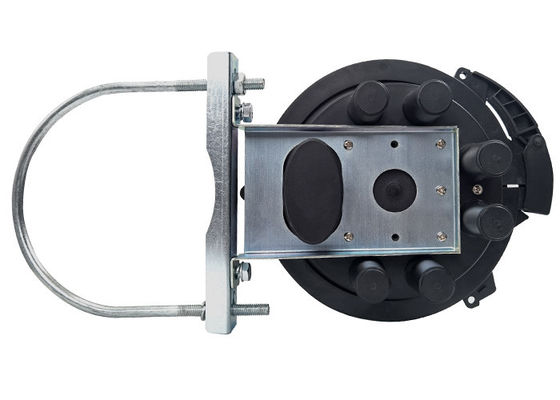

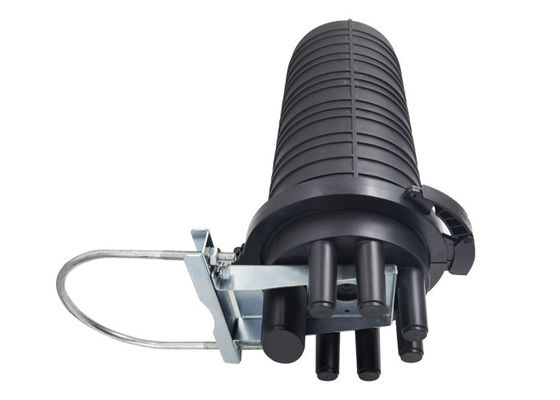

4) Pemasangan di dinding, gantungan antena dan tiang penyangga

5) Bahan: bahan PP tahan benturan tinggi dengan UV

* Semua indikator fungsional sejalan dengan standar nasional YD 814.1-2004 untuk kotak distribusi.

* Port kabel empat-in dan empat-out;ada 1 lubang lingkaran besar dan 6 kecil, yang dapat masuk dan keluar dari kabel optik Φ7 ~ Φ19.9.

* Badan kotak luar terbuat dari plastik rekayasa berkekuatan tinggi, memiliki fitur ringan, kekuatan mekanik tinggi, anti penuaan, ketahanan korosi yang kuat, tahan petir, dan masa pakai yang lama.

* Baki sambungan struktur bertumpuk dan perangkat pentanahan isolasi independen membuat konfigurasi inti serat optik, ekspansi, dan pentanahan kabel fleksibel, nyaman, dan aman.

* Baki sambungan dilengkapi dengan slot penyambungan dan dudukan pembagi PLC, yang dapat dikonfigurasi kapan saja sesuai dengan kebutuhan sambungan langsung atau divergen.

2. Indeks Teknis

* Jari-jari kelengkungan serat: ≥40mm

* Kerugian tambahan disk optik: ≤ 0,01dB

* Kisaran Suhu: - 40 ° C ~ + 70 ° C

* Tekanan anti lateral: ≥2000N / 10 cm

* Resistensi guncangan: ≥20N.m

* Tingkat perlindungan: IP68

SPESIFIKASI PRODUK

INSTALASI PROSES

1. Kabel instalasi

① Buka lubang: Lihat port masuk sesuai kebutuhan.

② Bersihkan selubung kabel dengan kain (sekitar 1,8 meter)

③ Geser kabel ke dalam kotak melalui lubang.

2. Kabel persiapan

① Lepaskan selubung kabel, bersihkan filing, potong inti yang diperkuat kabel pada jarak 75mm dari potong selubung;

② Jika kabel berpelindung dipasang, sisakan lapisan pelindung kabel kira-kira 25 mm x 25 mm di dalam arah aksial pada potongan annular kabel dan jepit kabel terlindung;

③ Potong tabung longgar pada 35mm dari bagian annular kabel optik, keluarkan oli pada bundel serat optik, kenakan tabung pelindung serat telanjang.

④ Sejajarkan bagian kabel dan ujung lubang dasar, masukkan inti yang diperkuat ke dalam lubang pemasangan, tekan dengan kacang dan potong kelebihannya;

⑤ Jika kabel pelindung digunakan untuk menghubungkan 2 kabel, kabel harus dipasangkan sesuai dengan pesanan outlet.

3. Lonjong lubang penyegelan

① Seka permukaan elips dan selubung kabel dengan selembar kertas atau kain bersih dengan jarak 100mm dari tepi lubang;

② Kasar permukaan elips dan selubung kabel dengan kertas pasir, bersihkan dengan kain;

③ Pasang tabung menyusut panas berbentuk elips, dan tandai kabel optik di ujung tabung;

④ buat tanda kedua pada kabel dengan jarak 5mm dari penanda pertama;

⑤ Bungkus kabel dengan kertas aluminium hangat dari tanda ke-2;

⑥ Saat memasang kabel ke-2, alokasikan tabung yang menyusut panas sesuai dengan ukuran kabel, masukkan kartu cabang (catatan: semua kartu cabang harus dimasukkan sepenuhnya ke dalam tabung menyusut panas)

⑦ Panaskan tabung heat shrink dengan obor sehingga menyusut di seluruh dudukan dan kabel, lalu panaskan klip di kedua sisi hingga lelehan panas keluar dari kedua kabel tersebut.

4. Pemasangan Kabel Optik

① Setiap baki sambungan menampung maksimal 16 serat, dan menampung hingga 2 tabung pelindung serat kosong di setiap sisi baki, menandai setiap tabung pada jarak 15mm dari tepi baki sambungan;

② Dengan hati-hati potong tabung pelindung ekstra pada tanda dan kencangkan tabung ke baki dengan tali.

5. Koneksi dan penyimpanan serat optik

① Hubungkan serat yang sesuai sesuai kebutuhan;

② Klip sambungan serat di slot baki sambatan, lilitkan sisa serat di baki;

③ Periksa apakah semua serat utuh, kemudian tutupi tutup transparan dan pasang ke baki sambungan.

6. Instalasi kotak

Tempatkan penutup kotak di dasar kotak.Pastikan lubang elips pada alas kotak sejajar dengan tanda panah pada penutup kotak.Gunakan cincin kunci untuk mengunci tutup kotak dan alas kotak bersama-sama.
