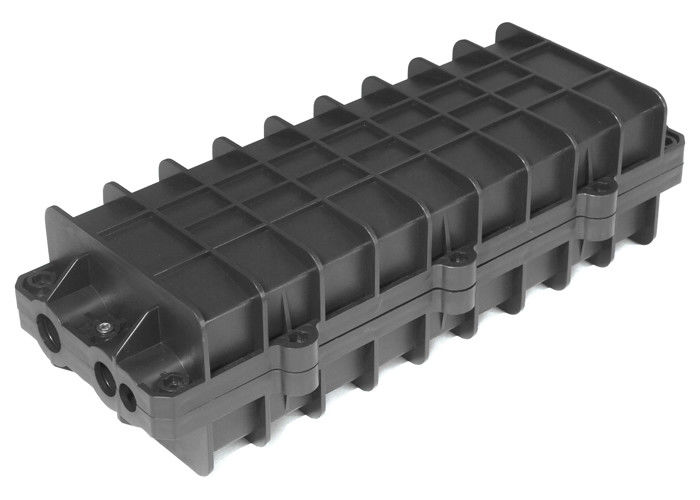

Bahan PP FOSC GPJ 96 Core Fiber Optic Splice Enclosure

Black Splice FOSC Fiber Optic Closure GPJ 96 Core Dome Overhead Safety

Aplikasi:

    Penutupan Serat Optikcocok untuk koneksi langsung dan divergen (satu koma dua, satu koma tiga) dari berbagai jenis, kabel serat optik struktural (serat tunggal dan pita) dalam diameter, φ23mm, overhead, pipa, penguburan langsung dan peletakan ke dalam sumur.Pada saat yang sama, juga cocok untuk sambungan semua kabel telepon lokal plastik

Fitur struktural:

1. Semua indikator kinerja produk ini memenuhi persyaratan standar YD / T814-1996 nasional.

2. Kotak luar terbuat dari plastik rekayasa kekuatan tinggi yang diimpor (ABS), cetakan injeksi tekanan tinggi dengan penambahan agen anti-penuaan, dan bentuknya berbentuk persegi panjang dengan bobot ringan, kekuatan mekanik tinggi, ketahanan korosi yang kuat , tahan petir, umur panjang, dll. Fitur.

3. Badan kotak luar dan saluran masuk kabel disegel dengan karet silikon, yang memiliki kinerja penyegelan yang andal, dan mudah untuk dibuka berulang kali dan digunakan kembali tanpa kehilangan.

4. Konfigurasi steker yang unik memungkinkan pengguna membuat pilihan yang fleksibel berdasarkan jumlah sebenarnya dari kabel optik yang digunakan.

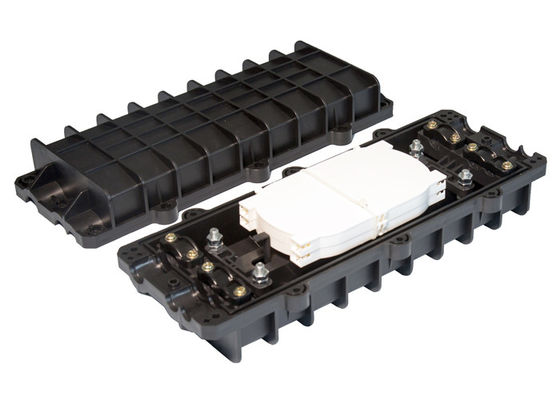

5. Baki serat yang menyatu dengan struktur yang dilapiskan dan bingkai utama plastik di dalam kotak membuat kinerja insulasi lebih dapat diandalkan, perluasan kapasitas, dan pengardean kabel optik yang fleksibel, nyaman dan aman.

6. Komponen logam dan pengencang di bagian luar kotak terbuat dari baja tahan karat, yang dapat memenuhi kenyamanan dan digunakan kembali di berbagai lingkungan.

Spesifikasi teknis utama:

• 1. Dimensi (mm):	420 × 150 × 110
  2. Berat:	1.6kg
  3. Jari-jari kelengkungan serat optik:	≥40mm
  4. Kehilangan tambahan dari disk serat optik:	≤0.01dB
  5. Panjang serat optik yang dipertahankan:	≥1.6m
  6. Kapasitas serat maksimum: serat tunggal:	96 inti
  7. Kisaran suhu yang berlaku:	-40 ~ 70
  8. Tekanan anti-samping:	≥2000N / 10cm
  9. Resistensi dampak:	≥20N.m

Operasi:

    1. Buka dan lepaskan kabel optik, lepaskan selubung luar, selubung dalam, dan tabung menyusut, bersihkan dan lepaskan pasta pengisi oli di kabel, dan sisakan panjang serat 1,1 hingga 1,6 m dan inti baja 30 hingga 50 mm.

2. Kencangkan kartu kabel kompresi untuk memasang kabel optik, dan pada saat yang sama kencangkan kabel optik untuk memperkuat inti baja.

3. Serat optik dimasukkan ke dalam nampan penyambungan fusi, dan tabung panas menyusut dan tabung fusi termal dilapiskan pada salah satu serat optik yang akan disambung.Setelah serat optik disambung, heat sink dan tabung fusi termal dipindahkan, dan batang inti yang diperkuat baja tahan karat (atau kuarsa) ditempatkan.Posisikan sambungan fusi serat optik di tengah tabung pelindung serat optik, panaskan tabung pelindung dengan benar, dan sekering serat optik dan tabung pelindung menjadi satu.Konektor serat optik yang dilindungi dimasukkan ke dalam slot serat (setiap disk penyambung dapat dilengkapi dengan 12 inti serat optik)).

4. Distribusikan sisa serat optik secara merata dalam disk penyambungan fusi serat optik, dan susun serat optik yang digulung dengan ikatan kabel nilon.Baki sambatan biasanya digunakan dari bawah ke atas.Setelah semua serat optik tersambung, tutupi penutup pada lapisan atas baki sambungan dan perbaiki.

5. Cari dan gunakan kabel arde sendiri sesuai dengan persyaratan desain teknik.

6. Bungkus kabel optik dengan pita perekat diri.Pada saat yang sama, tutup saluran masuk kabel dari kotak konektor yang tidak digunakan dengan steker.Tutup kedua bagian cangkang dan tekan baut baja tahan karat.Tegangan baut harus simetris dan seragam sampai dikencangkan sepenuhnya.

7. Posisikan dan kencangkan gantungan untuk peletakan sesuai dengan persyaratan peletakan.
