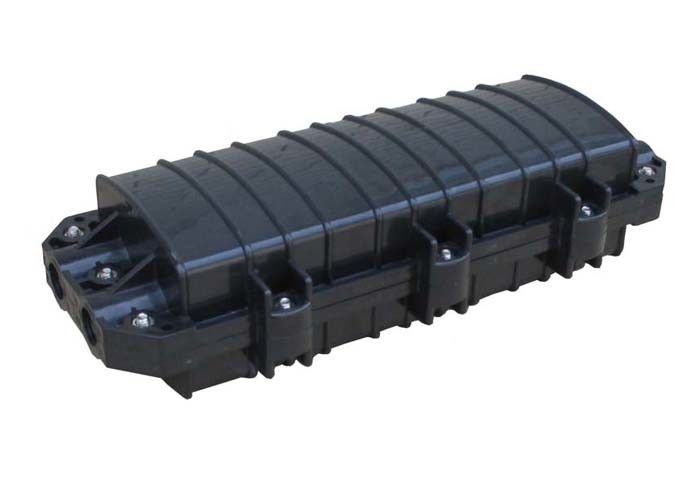

Penutupan Serat Optik Inti ABS 48, Penutupan Sambungan Optik

Penutupan Bersama Kabel Serat Optik Dome GPJ 48 Inti FTTH IP68 Tahan Air

Aplikasi:

      Produk bisa diaplikasikan di garis lurus dan garis cabang(satu menjadi dua, satu menjadi tiga)sambungan kabel optik dalam diameter 17 mm (φ), semua jenis dan struktur, saat diletakkan di atas kepala, di dalam pipa, di bawah tanah atau di dalam sumur.Sementara itu, ini juga diterapkan pada sambungan kabel telepon kota yang serba plastik.

Fitur struktural:

• Semua indeks properti sesuai dengan Standar Nasional YD / T814-1996.
• Badan casing terbuat dari plastik rekayasa intensitas tinggi (ABS) yang diimpor dan dibentuk dengan plastik cetakan di bawah tekanan tinggi.Ini berbentuk persegi panjang SETENGAH, dengan keunggulan bobot yang lebih sedikit, intensitas mekanik tinggi, tahan korosif, anti-guntur dan umur pemakaian yang panjang.
• Badan casing dan pintu masuk kabel disegel dengan trip karet berperekat (tidak divulkanisir) dan selotip tertutup.Kemampuan penyegelan yang andal.Ini dapat dibuka kembali dan mudah dirawat.
• disposisi unik dari 2 loop kabel yang berbeda (φ12.5,φ17) memungkinkan pengguna untuk memilih diameter luar yang berbeda sesuai dengan kondisi sebenarnya, Ini meningkatkan keandalan pintu masuk kabel yang disegel.

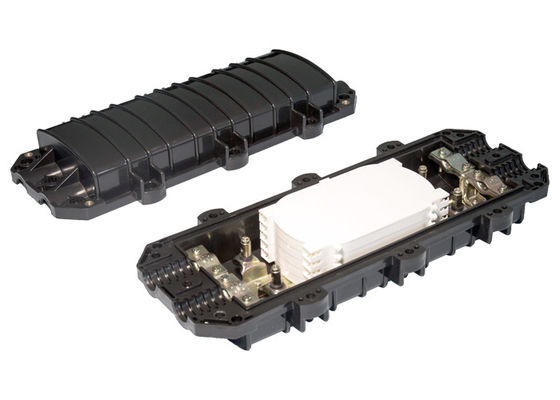

• Baki peleburan serat yang tumpang tindih dan unit pembumian isolasi yang terpisah membuat disposisi inti, memperluas kapasitas dan pembumian kabel menjadi fleksibel, nyaman dan aman.
• Komponen logam luar dan unit pemasangan terbuat dari baja tahan karat, sehingga dapat digunakan berulang kali di lingkungan yang berbeda.
•

Spesifikasi teknis utama:

• Ukuran Eksternal: (panjang × lebar × tinggi) 435 × 190 × 120
• berat: 2.5kg
• radius belitan serat optik:: ≥40mm
• kehilangan ekstra baki serat: ≤0.01dB
• panjang serat yang tersisa di baki: ≥1.6m
• kapasitas serat: tunggal: 96 inti, berbentuk pita: 192 inti
• suhu kerja: - 40⁰C ～ + 70⁰C
• resistensi tekanan lateral :: ≥2000N / 10cm
• tahan guncangan: ≥20N.m
•

Operasi:

• Pilih loop kabel dengan diameter luar yang tepat dan biarkan melewati kabel optik.Kupas kabel, lepaskan housing luar dan dalam, serta tabung kontrak yang longgar, dan bersihkan gemuk pengisi, sisakan inti baja 1,1 ~ 1,6mfiber dan 30 ~ 50mm.
• Perbaiki kabel penekan kartu dan kabel, bersama dengan kabel penguat inti baja.Jika diameter kabel kurang dari 10mm, pertama-tama ikat titik pemasangan kabel dengan pita perekat hingga diameternya mencapai 12mm, kemudian perbaiki.
• Pimpin serat ke dalam baki leleh dan penghubung, perbaiki tabung kontrak panas dan tabung lelehan panas ke salah satu serat penghubung.Setelah melelehkan dan menghubungkan serat, pindahkan tabung kontrak panas dan tabung peleburan panas dan perbaiki tongkat inti penguat stainless (atau kuarsa), pastikan titik penghubung berada di tengah pipa perumahan.Panaskan pipa agar keduanya menjadi satu.Letakkan sambungan yang dilindungi ke dalam baki pelapis serat. (Satu baki dapat menampung 12 inti)
• Letakkan serat kiri di baki leleh dan penghubung secara merata, dan perbaiki serat lilitan dengan ikatan nilon.Gunakan baki dari bawah ke atas.Setelah semua serat sudah tersambung, tutup lapisan atas dan perbaiki.
• Posisikan dan gunakan kabel arde sesuai dengan rencana proyek.
• Menyegel penahan kabel di dekat saluran masuk penutup sambungan dan sambungan cincin kabel dengan selotip.Dan tutup saluran masuk yang tidak digunakan dengan colokan, dengan bagian cekung yang terbuka dari colokan yang ditutup dengan pita perekat.Kemudian letakkan perjalanan penyegelan ke dalam alur penyegelan di sisi cangkang dan olesi bagian cekung saluran masuk tubuh di antara dua bagian cangkang.Kemudian tutup kedua bagian cangkang dan kencangkan dengan baut stainless steel.Baut harus disekrup dengan kuat dengan kekuatan yang seimbang.
• Sesuai dengan persyaratan peletakan, posisikan dan perbaiki alat gantung.
