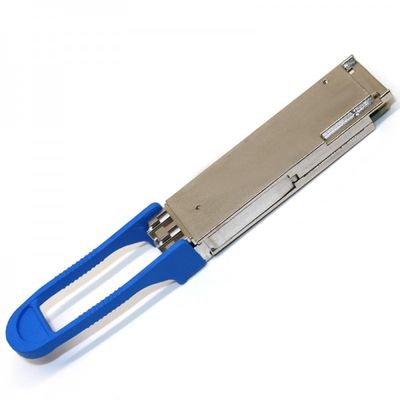

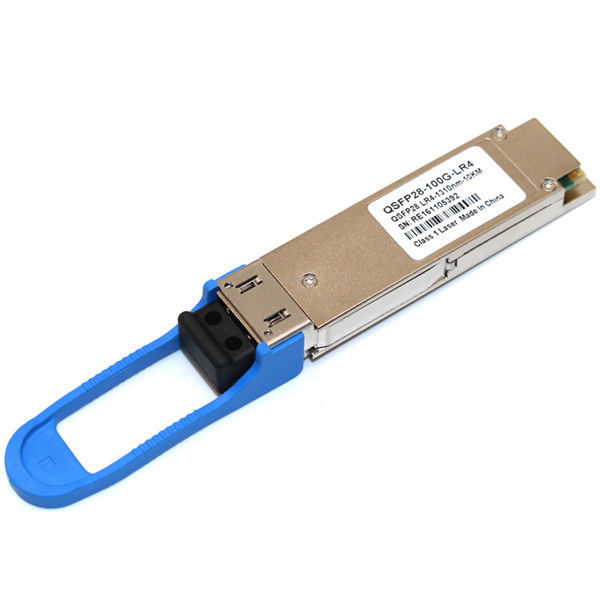

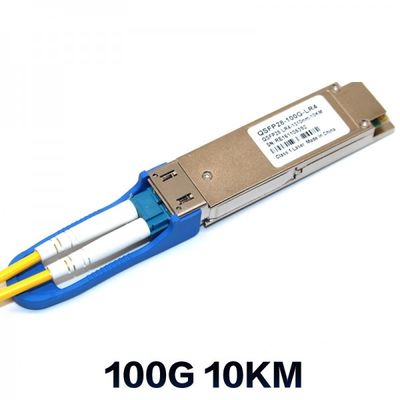

Detail produk:
|
Nama Produk: | 100G QSFP28 | Kecepatan data: | 100 Gb / s |
---|---|---|---|
Panjang gelombang: | 1310nm | Jarak: | 10 km |

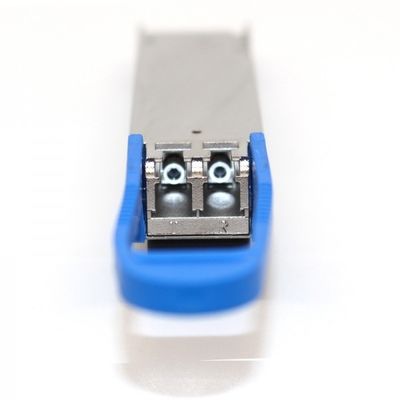

Antarmuka: | LC ganda | Sumber Daya listrik: | Tunggal + 3.3V |
Jaminan: | 3 tahun | Aplikasi: | Ethernet, Fibre Channel, Beralih ke antarmuka Switch |
Cahaya Tinggi: | LR4 Wdm Sfp Module,DDM Wdm Sfp Module,QSFP28 Sfp Fiber Transceiver |
Penerima optik 100G QSFP28 LR4 mengintegrasikan jalur penerimaan ke dalam satu modul.Penerima empat jalur aliran data optik secara optik didemultipleks oleh demultiplexer optik terintegrasi.Setiap data steam dipulihkan oleh photodetector PIN dan penguat transimpedansi, diatur ulang waktunya, dan diteruskan ke driver keluaran.Modul ini memiliki fitur antarmuka listrik hot-pluggable, konsumsi daya rendah, dan antarmuka serial 2 kabel.
fitur
Peringkat Maksimal Mutlak
Parameter | Simbol | Min. | Max. | Satuan | Catatan |
Tegangan Suplai | Vcc | -0,5 | 3.6 | V. | |
Suhu Penyimpanan | TS | -40 | 85 | ° C | |
Kelembaban relatif | RH | 0 | 85 | % | |
Ambang Batas Kerusakan Rx, per Jalur | PRdmg | 5.5 | dBm |
catatan: Stres yang melebihi peringkat absolut maksimum dapat menyebabkan kerusakan permanen pada transceiver.
Kondisi Operasi yang Direkomendasikan
Karakteristik listrik (Top= 0 ~ 70℃, Vcc = 3.14 ~ 3.47V)
(Diuji dalam kondisi pengoperasian yang direkomendasikan, kecuali dinyatakan lain)
Parameter | Simbol | Min | Typ | Max | Satuan | Catatan | ||
Penerima | ||||||||
Tingkat persinyalan per jalur | DRPL | 25,78125 ± 100 ppm | Gb / dtk | |||||
Ayunan keluaran data diferensial | Vout, hal | 400 | 800 | mV | ||||
Lebar mata | Ew | 0,57 | UI | |||||
Penutup mata vertikal | 5.5 | dB | ||||||
Kerugian pengembalian keluaran diferensial (min) | RLd (f) |
9,5 - 0,37f, 0,01≤f <8 4.75 - 7.4log10 (f / 14), 8 ≤f <19
|
dB | |||||
Kerugian konversi umum ke mode diferensial (min)
|
RLdc (f) |
22-20 (f / 25.78), 0.01≤f <12.89 15-6 (f / 25.78), 12.89≤f <19
|
dB | |||||
Ketidakcocokan terminasi diferensial | Tm | 10 | % | |||||
Waktu transisi, 20% hingga 80% | Tr, Tf | 12 | ps |
Karakteristik Optik (Top= 0 ~ 70℃, Vcc = 3.14 ~ 3.47V)
(Diuji dalam kondisi pengoperasian yang direkomendasikan, kecuali dinyatakan lain)
Parameter | Simbol | Satuan | Min | Typ | Max | Catatan | ||||
Penerima | ||||||||||
Terima Tarif untuk Setiap Jalur | Gb / dtk | 25,78125 ± 100 ppm | 1 | |||||||
Rentang Panjang Gelombang Empat Jalur | λ1 | nm | 1294.53 | 1295,56 | 1296,59 | |||||
λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
Daya Optik Input Berlebih | Pmax | dBm | 5.5 | |||||||
Daya Terima Rata-rata untuk Masing-masing Jalur |
Pin | dBm | -10.6 | 4.5 | 2,4 | |||||
Sensitivitas Penerima (OMA) per jalur | Psens1 | dBm | -10.6 | |||||||
Stressed Sensitivity (OMA) per jalur | Psens2 | dBm | -6.8 | 3 | ||||||
Mengembalikan kerugian | RL | dB | -26 | |||||||
Frekuensi cutoff atas listrik penerima 3dB, per jalur | GHz | 31 | ||||||||
Los De-Assert | Pd | dBm | -11.6 | |||||||
Los Assert | Pa | dBm | -23.6 | |||||||
Rugi Histeresis | Pd-Pa | dBm | 2 |
Catatan:
1. Penerima terdiri dari 4 detektor foto yang masing-masing beroperasi pada 25,78 Gb / s.
2. Nilai minimum informatif, sama dengan min TxOMA dengan ER tak terbatas dan kerugian penyisipan saluran maks.
3. SRS diukur dengan penalti penutupan mata vertikal 1,8 dB maks, J2 0,30 UI, dan J9 0,47 UI.
4. Nilai daya dan akurasi daya dengan semua saluran aktif ..
Pin | Nama | Logika | Deskripsi | |
1 | GND | Tanah | 1 | |
2 | Tx2n | CML-I | NC | 10 |
3 | Tx2p | CML-I | NC | 10 |
4 | GND | Tanah | 1 | |
5 | Tx4n | CML-I | NC | 10 |
6 | Tx4p | CML-I | NC | 10 |
7 | GND | Tanah | 1 | |
8 | ModSelL | LVTTL-I | Pemilihan Modul | 3 |
9 | ResetL | LVTTL-I | Modul Reset | 4 |
10 | Vcc Rx | + Penerima Catu Daya 3.3V | 2 | |
11 | SCL | LVCMOS-I / O | Jam antarmuka serial 2-kabel | 5 |
12 | SDA | LVCMOS-I / O | Data antarmuka serial 2-kabel | 5 |
13 | GND | Tanah | 1 | |
14 | Rx3p | CML-O | Output Data Tidak Terbalik Penerima | 9 |
15 | Rx3n | CML-O | Output Data Terbalik Penerima | 9 |
16 | GND | Tanah | 1 | |
17 | Rx1p | CML-O | Output Data Tidak Terbalik Penerima | 9 |
18 | Rx1n | CML-O | Output Data Terbalik Penerima | 9 |
19 | GND | Tanah | 1 | |
20 | GND | Tanah | 1 | |
21 | Rx2n | CML-O | Output Data Terbalik Penerima | 9 |
22 | Rx2p | CML-O | Output Data Tidak Terbalik Penerima | 9 |
23 | GND | Tanah | 1 | |
24 | Rx4n | CML-O | Output Data Terbalik Penerima | 9 |
25 | Rx4p | CML-O | Output Data Tidak Terbalik Penerima | 9 |
26 | GND | Tanah | 1 | |
27 | ModPrsL | LVTTL-O | Modul Hadir | 6 |
28 | IntL | LVTTL-O | Mengganggu | 7 |
29 | Vcc Tx | + Pemancar catu daya 3.3V | 2 | |
30 | Vcc1 | + Catu daya 3.3V | 2 | |
31 | LPMode | LVTTL-I | Mode Daya Rendah | 8 |
32 | GND | Tanah | 1 | |
33 | Tx3p | CML-I | NC | 10 |
34 | Tx3n | CML-I | NC | 10 |
35 | GND | Tanah | 1 | |
36 | Tx1p | CML-I | NC | |
37 | Tx1n | CML-I | NC | 10 |
38 | GND | Tanah | 1 |
Standar
Sesuai dengan IEEE 802.3ba
Sesuai dengan spesifikasi perangkat keras MSA QSFP28
Sesuai dengan RoHS
100GBASE-LR4
Infiniband QDR dan DDR interkoneksi
Koneksi 100G Datacom
