Detail produk:
|
| Nama Produk: | 40G QSFP Transceiver | Panjang gelombang: | 850nm |
|---|---|---|---|
| Jarak: | 100 m | Kecepatan data: | 40 Gb / s |
| Antarmuka: | Konektor MPO tunggal | Sumber Daya listrik: | Tunggal + 3.3V |
| Jaminan: | 3 tahun | Aplikasi: | Ethernet, Fibre Channel, Beralih ke antarmuka Switch |
| Menyoroti: | MPO Fiber Optic Transceiver,100M Fiber Optic Transceiver,transceiver optik multimode qsfp |
||
40G QSFP PSM LR4 adalah modul optik 40Gb / s Quad Small Form-factor Pluggable (QSFP +) paralel.Ini memberikan peningkatan kepadatan port dan penghematan biaya sistem total.Modul optik dupleks penuh QSFP + menawarkan 4 saluran pengiriman dan penerimaan independen, masing-masing mampu beroperasi 10 Gb / dtk untuk kecepatan data agregat 40 Gb / dtk pada 10 km serat mode tunggal.
Kabel pita serat optik dengan konektor MTP / MPO dapat dipasang ke soket modul QSFP +.Penjajaran yang benar dipastikan oleh pin pemandu di dalam wadah.Kabel biasanya tidak dapat diputar untuk saluran yang tepat ke saluran.Sambungan listrik dicapai melalui konektor 38-pin z-pluggable sesuai kebutuhan MSA.
fitur
Parameter
| Paket (Faktor Bentuk) | QSFP + |
| Kecepatan Data (umum) | 10,3 Gbps / CH |
| Pusat Panjang Gelombang | 850nm |
| Jarak | 100m pada OM3 MMF |
| Diagnostik | Monitor Digital |
| Pemancar | Laser Array 4CH VCSEL |
| Penerima | Detektor foto 4CH PIN Array |
| Daya Keluaran TX (dBm) | -7,5 ~ + 2,5 |
| Sensitivitas RX (dBm) | -9,5 |
| Suhu Kasus Rendah / Tinggi | 0 ° C ~ 70 ° C |
| Suplai Tegangan (khas) | 3.3v |
| Penyambung | MTP / MPO 8F MMF Tanpa PI |
| Parameter | Simbol | Min | Khas | Max | Satuan | Catatan | |
| Pemancar | |||||||
| Pusat Panjang Gelombang | λC | 1270 | 1310 | 1350 | nm | 1 | |
| Lebar Spektral RMS | λrms | 3.5 | nm | 1 | |||
| Daya Peluncuran Rata-rata, setiap jalur | PAVG | -5,5 | -0,5 | +2.3 | dBm | ||
| Amplitudo Modulasi Optik (OMA) | POMA | -4,5 | -0,5 | +3.5 | dBm | 1 | |
| Perbedaan Daya Peluncuran antara dua jalur mana pun | Ptx, beda | 5.0 | dB | ||||
| Luncurkan Power di OMA dikurangi Transmitter and Dispersion Penalty (TDP), setiap Lane | OMA-TDP | -9.7 | dBm | 1 | |||
| Waktu Naik / Turun | Tr / Tf | 50 | ps | ||||
| Rasio Kepunahan | UGD | 3.5 | dB | ||||
| Kebisingan Intensitas Relatif | Rin | -128 | dB / Hz | ||||
| Toleransi Kerugian Pengembalian Optik | TOL | 12 | dB | ||||
| Reflektansi Pemancar | RT | -12 | dB | ||||
| Margin Masker Mata Transmitter | EMM | 10 | % | 2 | |||
| Definisi Masker Mata Pemancar {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Rata-rata Peluncuran Power OFF Transmitter, setiap Jalur | Poff | -30 | dBm | ||||
| Penerima | |||||||
| Pusat Panjang Gelombang | λC | 1270 | 1310 | 1350 | nm | ||
| Ambang Batas Kerusakan | THd | +3 | dBm | ||||
| Overload, setiap jalur | OVL | +1 | dBm | ||||
| Sensitivitas Penerima di OMA, setiap Jalur | SEN | -12,5 | dBm | ||||
| Perbedaan dalam Menerima Daya antara dua Jalur (OMA) | Prx, beda | 5.0 | dB | ||||
| Rugi Sinyal Menegaskan Ambang Batas | LOSA | -30 | dBm | ||||
| Ambang Batas Rugi Sinyal | LOSD | -15 | dBm | ||||
| LOS Histeresis | LOSH | 0,5 | 6 | dB | |||
| Kerugian Pengembalian Optik | ORL | -12 | dBm | ||||
| Dapatkan CutoffFrequency atas 3 dB, setiap Lane | Fc | 12 | GHz | ||||
Catatan:
1. Panjang gelombang pemancar, lebar spektral RMS, dan daya harus memenuhi spesifikasi OMA dikurangi TDP untuk menjamin kinerja tautan.
2. Diagram mata diuji dengan 1000 bentuk gelombang.
informasi pemesanan
| Nomor Bagian | Deskripsi Produk |
| QSFP-SR4 | 850nm, 40G, 150m, 0ºC ~ + 70ºC |
| QSFP-CSR4 | 850nm, 40G, 400m, 0ºC ~ + 70ºC |
| QSFP-LR4 |
1310nm, 40G, 10km, 0ºC ~ + 70ºC |
| 10GQSFP-CA-1M | 10G, tembaga dengan kabel optik 1M |

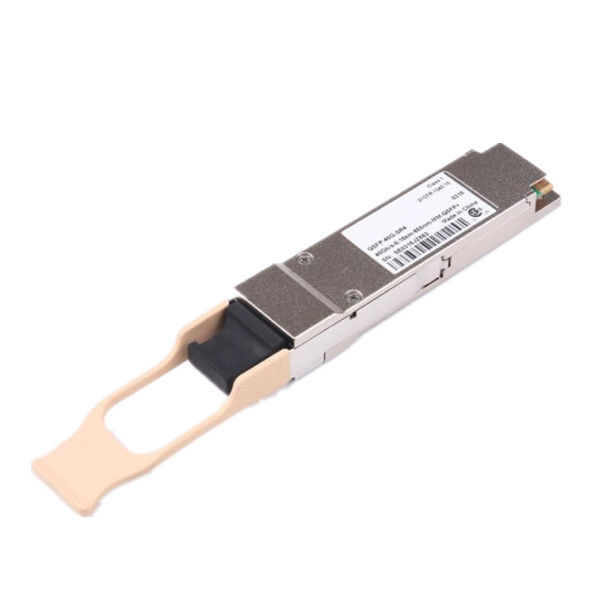

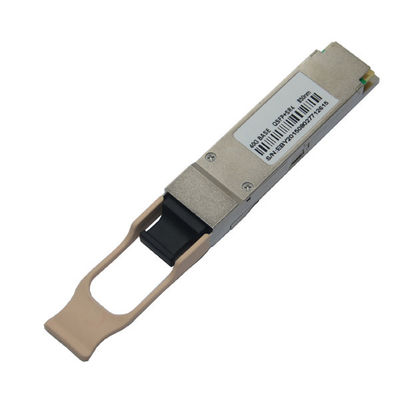

Gambar Produk
FAQ
P1.Dapatkah saya memesan sampel untuk produk ini?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
Q2.Bagaimana dengan lead time?
A: Sampel membutuhkan 3-6 hari, waktu produksi massal membutuhkan 1-2 minggu untuk jumlah pesanan lebih dari
P3.Apakah Anda memiliki batas MOQ untuk pesanan sampel?
A: MOQ Rendah, 1pc untuk pemeriksaan sampel tersedia
P4.Bagaimana Anda mengirim barang dan berapa lama untuk sampai?
A: Kami biasanya mengirim melalui DHL, UPS, FedEx atau TNT.Biasanya diperlukan waktu 3-5 hari untuk tiba.Pengiriman penerbangan dan laut juga opsional.
